時々、「慣例的に逆位相という言葉を用いるが、実際には存在しない」という説明を見かけます。

お早うございます。眠いのでタブレットから失礼します


しかしながらフーリエ級数を習った方なら、
任意の音声波形の関数が正弦波の重ね合わせだけで記述可能だということを知っているはずで、

f1(t)=Σ(an・cos(nwt-dn))　だったら、加法定理から
f2(t)=Σ(an・cos(nwt-dn+π))=Σ(-an・cos(nwt-dn))=-f1(t)
ということも納得していただけるでしょう


おやすみなさい
＝＝＝＝＝＝＝＝＝

もうプログラマじゃないから、多少の誤植では動じないんですが、このハイフンがうっとおしくて仕方がなかったんです！

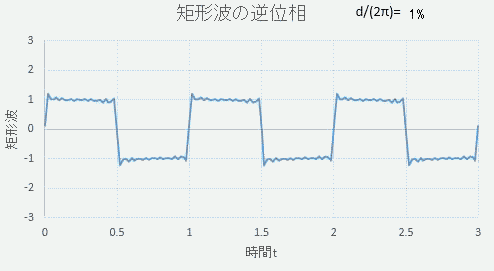

それと、矩形波を例に逆位相を実装した例をgifアニメにして添付しておきます。

矩形波を原点対称のものと定義してみると、平均値はゼロ、anも全部ゼロでbnが普段の倍になり、積分範囲が普段の半分になりますので
矩形波(t)=Σ{bn・sin(nwt)}
bn=4/T*∫1・sinnwtdt　ｔ：0～T/2
=4/T/n/w[cosnwt]　t：T/2～0
=2/n/π{1-(-1)^n}
=4/n/π　(※ただしnは奇数に限る)


これを、Σ{An・cos(nwt-cn)}の形にしたいとすると、加法定理より
An^2=an^2+bn^2=bn^2
cn=atan(bn/an)=π/2なので


矩形波(t)=Σ{4/π/n×cos(nwt-π/2+d)}
このdを0から2πまで動かすと、d=0のところで同相、d=πのところで逆相のパルス波にちゃんとなります。
