まず、左方が増える方向をプラスと定める。
つまり味方に収益があればプラス、費用があればマイナス

この残高を、取引ごとに微分する。
この符号をコンパレータで取得すると、サーブ権のあの「得点ボードの上にある1bitそろばん」になる

そして、このそろばんの位置を取得したところで
この「位置」を微分した「速度」も、取引による微分回路で取得する。
これがローテーション・フラグとなる。



バレーにも 適用できる 最上川(マックスウェル方程式)
ブログランキング・にほんブログ村へ
にほんブログ村
これを「排球盤」と呼ぼう。ブレッドボードでできる、ボードゲームだ。

取引回数を同期づける矩形波が必要だな。時間微分だと連続的すぎる

拍手[0回]

PR
2階の非同次常微分方程式でして、こんな形をしてるんです

x''+rx'+ω0^2x=-eE/m

はい。ズバリ強制振動です。

rで書きましたが、本来はηでした。

定数変化法を試そうとしてうまくいかず、過去のこのブログをカンペして
そういえば僕は定数変化法と未定係数法だったら迷わず未定係数法だけを選ぶほうだったな
って思いだして
なんか苦労して未定係数法で解き方を思い出し

翌日の朝に「そういえばラブプラス変換だったら代数方程式になるんだったな」
とか思いながら

おっぱいに例えようとしたりして、ようやく思い出しました!


フェーザーなら単にRLC直列回路じゃないですかーーーー!!!!
うわああああああ
これめっちゃ解きまくった!解きまくった問題だよおおおおお


一体何をやっているんだ・・・

質量mをインダクタンスLに
ダンパーrを抵抗rに
バネω0をキャパシタンスCに
電界Eを交流電圧Eに
変位xを電荷Qに変えればRLC直列回路じゃないですかーーーー!!!!(大事なことなので)



オームの法則から電流Iを求めて、時間で積分して電荷Qを求めれば
あとは電気Qと機械xのアナロジーで変位xが求まるじゃないですかーーーー!!!!


はぁ・・・おっぱいさまさまですよ




まず合成インピーダンスを としますよ?

I=E/zだから


Iの積分Qはフェーザー(フーリエ変換)だと-jωでの割り算になるので




たったこれだけじゃないですかーーーー!!

exp(-jωt)の実部なので強制振動してるのがcos扱いになりますが
虚部のほうを取ってsinの強制振動で解くことも出来るよ!
exp(jwt)とすることもできるし!

オイラーとフーリエって、便利だなぁー・・・



ふくよかなおっぱいの裏に実は筋肉が張り巡らされた物理大好きな女の子がいまして
右の乳房だけくるくる回してやると、ピアスで繋がれた左の乳首が遅れてついてくるSLのイメージ・・・


あるいはピクッと持ち上げた乳首に遠隔作用で連動している磁石が
常磁性体で導体(アルミとか)の筒の中入っていて渦電流がパラシュート代わりになって落下を緩和・・・
まあこれは別のモデルですけども。
ブログランキング・にほんブログ村へ
にほんブログ村

拍手[0回]

気分転換にアンテナを見に行ったんです

放送局のアンテナ。
根元に電力量計が置いてありまして
varって書いてあったんですよ。


すっかり忘れてましてね
VAの誤植なんじゃないかって思って帰ってぐぐったら
VA(ボルトアンペア):皮相電力の単位(ブイエーだと思ってました)
var(バール):無効電力の単位
W(ワット):有効電力の単位

でした。名状しがたい単位ですね。


固有電力ってのもあるんですね。知りませんでした。
マッチングが取れてるときの電力、だそうです。



言い訳するとですね、
なんか脳裏で、別の単位としてすでに使われていたような気がしてたんです。
はい、barでした。スンマセン


卑猥で動画な電力が2種類あるってダジャレで散々覚えたはずなのに~







バイセクシャルトランスフォーマー1GBT IGBT lGBT
ブログランキング・にほんブログ村へ
にほんブログ村

拍手[0回]

さらばー宇宙よー


いや~すっかり1ヶ月以上放置してしまいました><
先日まで、画像も出さずにコソコソと、波動方程式の数値シミュレーションを行って
やったらボソボソとロビン境界条件の条件が求まらないとかなんとかブログに書いてきましたが

我が希望的観測日記ブログ枝部が目指しているのはこんなんじゃありませんのだ!ヽ`д´ノ

僕がなぜ、Excelでのシミュレーションにこだわっているのか!?
それは!プログラミングが怖いからだ!
複雑さを積層していくプログラミングのあり方にウマシカがあるからなんだよ!!!ソースコードらしき書体すらアレルギーなんだよ

だからこその非積層型、いつでも気軽に組み立てられる平屋のシミュレーションをやってきたはずなのであって
このブログで技術を積層化してしまったら意味がないではないかー!



=======
以前、「反射の観点から見た直流のインピーダンスマッチング」というテーマでですね、ブログを書いたことがあったんですよ。

直流を波動として見ると・・・?
なぜ、電源の内部抵抗と負荷の抵抗値を同じにしなくてはいけないのか?

理由:
電源電圧Vと、内部抵抗r、負荷Rがただ直列につながった単純な回路で
Rでの消費電力を最大にするには
 r=Rにおいて、P=V^2/(2R) で最大


そのこころは
Rで消費される電力PはRの関数にすると、
P=(R/(r+R)・V)^2/R=RV^2/(r+R)^2

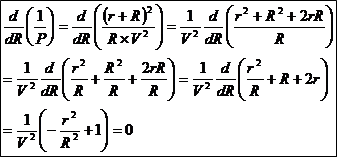

Pの逆数をRで微分して0になったところが消費電力の最大値なので
 W=1/P=(r+R)^2/R=(r^2+R^2+2rR)/R=r^2/R+R+2r  dW/dR=-r^2/R^2+1=0
 をRについて解くと、R=r(R=-rなんて物理的にムシムシ!)

以上。
直流の観点から見ると実に簡単です。


しかし、どうして半分の電圧相当しか供給できないのか?


ということで、直流のスイッチを入れた瞬間、つまりステップ関数をめっちゃ細かく見たらどうなるだろう?
ちゅうのがコレだったのです。

負荷短絡の極性反転反射
負荷開放の極性非反転反射
負荷を鏡に見立てて
短絡だと反射波の符号が反転するから、負荷では節(ディリクレ境界条件)が維持され
開放だと反射波の符号が反転しないから、負荷では腹(ノイマン境界条件)が維持されるわけです。


この画像を作ったときは、まだ波動方程式のマックスウェル版といいますか、
シュレディンガーじゃないほうといいますか、そういった波動方程式の数値解がまだ用意できなかったんですね
で、用意したのが以下になります。
 負荷短絡回路
負荷短絡:ディリクレ:節:波動方程式の数値解
↑ディリクレ

↓ノイマン
負荷開放回路
負荷開放:ノイマン:腹:波動方程式の数値解



お気づきのように、進行波と反射波に分けることがまだできていないんですよ・・・
これを満たす境界条件はインピーダンス境界条件とか、ロビン境界条件とか呼ばれてるらしいんですが
びっくりするほどこの境界条件の数値解析の具体例が見当たらないんですね。


 そこで、先日の日記のように自力で解こうと思ったんです。
解いてみて思ったんですが、ロビン境界条件って需要がないから書籍にされないんじゃないでしょうか・・・

どうしても反射するなら、反射する手前で止めときゃいいじゃない的な。

十分に長い領域を確保して、端まで伝搬する前に、端っこの手前までを表示すればそれで済むことなんじゃないかな
って思えてきたんですよねー・・・


微分方程式を差分として解く際の境界条件は、波の振幅をuとすると
ディリクレ条件は端っこでu=0
ノイマン条件は端っこでdu/dx=0なので、x=0を端に見立てると(u1-u0)/Δx=0なので、u1=u0

たったこれだけです。

ロビン境界条件にしても
ディリクレとノイマンの線形結合なので、結合係数をa、bとして
au+bu'=0
差分表現だと
au0+b(u1-u0)/Δx=0 なのでu0について解いて
a*u0*Δx+b*u1-b*u0=0u0とu1の項に分けて
u0(a*Δx-b)+b*u1=0 u0の式にして
 u0=b*u1/(b-a*Δx)
 これだけです。


でもこのaとbがたいていは関数ってwikiに書いてるところが曲者なんですよねー
おそらく、周波数成分に分けてからフーリエ級数展開しろって言ってるんだと思うんですよ
周波数ごとにaとbが変わってくるんですよねー
じゃあ「周波数」と「領域の長さ」と境界条件の三つ巴の戦いになるじゃないですか
 それを解くために伝送線路やら分布定数線路の条件を解いてたわけです。


入力インピーダンスの規格化:zi=Zin/Z0
負荷インピーダンスの規格化:z=Zl/Z0とすると(特性インピーダンスで規格化すると大文字が小文字に!)

zi=(1+j(ztanβl)^(-1))/(1+jztanβl)
 波数β=2π/λ、波長λと周波数fの関係は波の速度をcとして、c=fλ、jは虚数単位、Lは領域の長さです

 この式でマッチングが取れてる条件はzi=1なので分母=分子が条件 (純拠数部分が同じ) となって

  (ztanβl)^2=1ztanβl=±1
 これを満たすzとβはz=1(Zl=Z0)かつβl=nπ/4
条件は2つ
・ 領域の長さが8分の1波長の整数倍
・負荷インピーダンスZl=特性インピーダンスZ0
ってことになります。


これで周波数に当たりをつけることができたため、
あとは領域の長さと境界条件を戦わせるだけになりました。
ディリクレとノイマンの結合比は、aとbとはなっていますが片方を固定して片方を動かせばいいので、
領域とbを固定すればaだけ動かして見ればすむはずです。


1発だけのsin波をぶち込んで試してみたんですけどねえ
差分法の精度が緩すぎるのか、なんかそれっぽいところに行けばいくほど気持ち悪く波が乱れるんですよー

でも、この領域の中途半端な部分を端っこに見立ててもいいんじゃないか?ってことがわかったっぽいので
まあ有意義だったんでしょう。

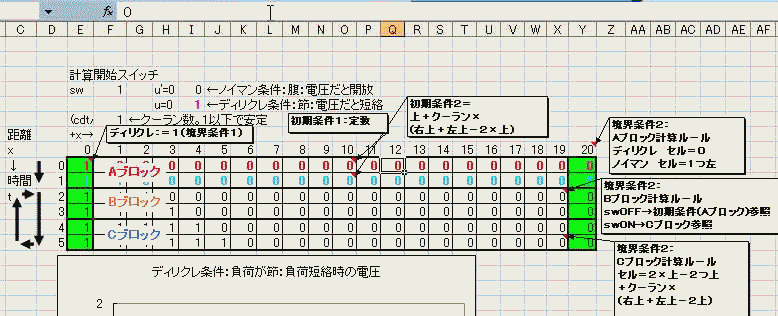

循環参照を使った差分法の(陽)解法
計算は至ってコンパクトに収まっていますよ。
ほらこのように。
詳しくはコチラからExcelファイルDLでお願いシマス!TーT(ドヤァ・・・
(循環参照を使っているのでツール→オプション→計算方法→反復計算→ON
最大反復回数=1、変化の最大値=0.001にしてください)
後日追記:いい忘れましたが、このファイルの循環参照を動かすには、基本的には「計算開始スイッチを1(on)」にしてから「空白セル選択でdelボタン押しっぱ」でOKなんですが、計算をリセットしたい場合は一旦計算開始スイッチを0(off)にしてから1に戻してください。


0~20までの21個の領域で、右端と左端に境界条件を設けてます。
縦は時間で、t=0と1が初期条件、スイッチを押した瞬間はt=0と1を参照したt=2と3で計算し
あとはt=2と3を参照したt=4と5で2、3と4、5を循環参照させます。



ちなみにここで、ノイマン条件かディリクレ条件かを選べるのは右端だけです。
左端からはステップ関数が入ってるので、いわばステップ関数というディリクレ条件オンリーなわけですよ
だから左端は必ずu=1の節にならざるを得ないというわけです。
↓の周期が2往復分になっているのはそのためです。
負荷開放:ノイマン:腹:波動方程式の数値解

この、進行波だけを見るためには、反射する前を見ればいいので、こうなります
横幅を狭めて見てるだけです。時間も途中まで。

r=R(電源の内部抵抗=負荷抵抗)
擬似的ロビン境界条件(マッチング取れてるつもり
つまり、開放したときに反射して戻ってきたのも「込み」で、”電圧1”として見ていたから
マッチングが取れた「進行波だけ」だと半分に見えていただけ
なのです。


まあ、ステップ関数だけだとつまらないと思いますので、正弦波入力もしてみましょう
発振回路と負荷をつないだ回路(超簡略)
左端にゼロ抵抗のLC共振回路があるような感じだと思ってください。
反射して定在波が立っているのがわかると思います。

ディリクレ(負荷で節:電圧だと短絡、負荷抵抗=0)
ディリクレ条件に正弦波入力


ノイマン(負荷で腹、電圧だと開放、負荷抵抗=∞)
ノイマン条件に正弦波入力

その他条件:負荷電圧が節でも腹でもない(でもマッチング取れてるまでいかない)
 その他条件(何らかの抵抗orインピーダンスが負荷に入っている状態?)



結局、このシミュレーションで、ロビン境界条件の係数aとbが、どのように特性インピーダンスと関連しているのかはわからずじまいでした。
そもそも、どこに特性インピーダンスを設定する項目があったのか、自分で作っていてわからないんですよ・・・だから理論的にズボシーって華麗に決めることが出来ず、aを逐次変えて模索する他なかったのです。



クーラン数(ズ) ゲート
ブログランキング・にほんブログ村へ
にほんブログ村

拍手[0回]

東京みやげのおすそ分けで、明るさ・人感センサーをもらいました^^
明るさ人感センサーライト

ネジ回せばすぐに中身開くっぽいので、センサーとライトの確認がしたいです*´д`*
こいつは電池で動くやつで、とてもほんのり暗いのですが
まあ交流電源で部屋の照明に使える照度用に改造ってなったら荷が重いでしょうし
期待はしないでおきます^^



なんかこう他に、この可愛いライトちゃんの改造用途はないだろうかと抱きしめていたらちょっと思いついたのですが
要はこいつ、「人感」「明るさ」のアンド(論理積)を取ったような形になってるわけですよね
人感センサーと明るさセンサーのアンド

もし、この人感センサーの応答と明るさセンサーの応答を分けることができれば・・・
幽霊vs機械
この手のセンサーは、そーっと動けば動いたって認識しませんからね(画像がちょっと速いですけど気にしないで><)
僕が習った時期はCdSと焦電でしたが、今は何を使ってるんですかねえ
好きな分野なんですがセンサーの実物を見たことがないという・・・


ダジャレに意味なんてぇー
と、きんいろモザイクの「古風でクリスマス電飾みたいな綾」を見ながら妄想していたのでした。
ヨーコQ「白馬の王子?」→綾A「灰色のロバ、に乗ったヨーコ」(線形従属)

ブログランキング・にほんブログ村へ
にほんブログ村

拍手[0回]
